飛宏科技與 Vinpower, Inc.、Silanna Semiconductor 聯手開發iXCharger 65W,獲得本屆2024 CES美國消費電子展創新獎的肯定。這款二合一充電器不僅擁有卓越的1.5TB儲存空間,更結合了高效65W快充技術,此次殊榮代表著iXCharger 65W在眾多消費性科技產品中的優越表現,同時也是對於產品設計和工程技術完美結合的高度肯定。



飛宏科技與 Vinpower, Inc.、Silanna Semiconductor 聯手開發iXCharger 65W



iXCharger 65W升級到1.5TB大容量儲存空間,為首款擁有跨裝置儲存技術充電器,可支援iOS、Android、Windows、Chrome OS、macOS等多種系統,並採用第三代半導體GaN(氮化鎵),這意味著它能在更小的體積下,提供更高的功率密度和更優異的散熱性能,為使用者的行動裝置,如手機、平板、筆電提供安全、高效的充電體驗。此外,使用者只需下載專用APP,便能輕鬆操作一站到位,不再需要面對日常繁瑣的充電與備份流程。



iXCharger 65W榮獲2024 CES 創新獎



更重要的是,在環保與永續的考量下,iXCharger 65W的多功能性有助減少使用不必要的電子產品,並順應歐盟宣布2024年起Type-C成為電子設備通用標準,iXCharger均採用Type-C設計,因此廣泛受到市場的青睞,更榮獲本屆2024 CES創新獎的殊榮。



iXCharger 擁有100W快充技術,搭載1.5TB儲存空間與雙埠Type-C設計



今年在2024 CES現場除了展示獲獎產品,新一代的iXCharger 100W也在展會中亮相!它不僅將快充技術從65W升級至100W,同時保持高達1.5TB的儲存空間,更具備2個Type-C埠,大幅提升產品的便利性,可同時為兩台裝置充電,滿足了消費者對於多種電子產品的日常充電充電和備份需求,是款結合永續與便捷的指標性充電器,無疑是現代消費者的最佳選擇!

飛宏科技再度突破業界標準,推出全新330W GaN電競筆電電源,結合第三代氮化鎵(GaN)技術,功率密度達到14.5 W/in³(1W/cc),相較市場上同功率產品,體積縮小了近50%,重量控制在800克以下。在確保產品符合高規格的安全測試下,提供電競筆電使用者輕便高效的充電體驗。





隨著電競筆電市場的快速成長與應用場景的多樣化,傳統高功率充電器的體積與重量增加成為使用者的攜帶負擔。飛宏科技憑藉GaN製程、數位控制技術及功率模組設計,不僅實現了超過94%的轉換效率,更讓充電器具備輕薄短小的優勢,大幅提升用戶的便攜性與使用便利性。



安全為先,打造卓越的電競電源供應解決方案

飛宏科技深耕電源技術超過半個世紀,致力於在開發高效能產品的同時保障使用安全。330W GaN電競筆電電源不僅突破小型化設計瓶頸,亦在高功率密度下嚴控散熱與安全標準,全面支援高階處理器與顯示卡的瞬間峰值功率需求,讓重度電競用戶在長時間使用下也能保持穩定。





此外,該產品已通過多項國際安規認證,成為高功率且安全可靠的電競電源新選擇。飛宏科技持續推出包括240W、280W及330W等多款高功率密度電競筆電電源,滿足日益進化的電競筆電需求,為使用者帶來輕便、安全、高效的充電新體驗。

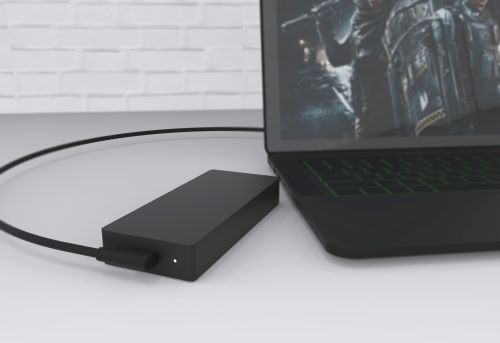

飛宏科技在 2021 年底推出全新280W GaN(氮化鎵) 高功率電競筆電電源,其超緊湊尺寸160*69*25 mm (276 cc)與700g輕量化設計,使其功率密度突破業界多年來設計極限,達到眾所期盼的16W/in3( 1W/CC) ,因而相較一般市面販售相同輸出功率產品,體積縮小了約50%,重量減輕了約30%,大小重量約相當於一般180W電源。



飛宏科技這款電競電源的設計研發–電路上結合了高效率拓樸結構、零電壓零電流軟切換技術、新型GaN半導體元件、與自主開發數位控制機制等技術;工藝上採用了3D零件配置與佈線技巧、功率模組設計、及獨特GaN生產製程管控,最終成就了品牌客戶與終端使用者所冀求真正輕、薄、窄、小的高功率充電器,為電源業界與電競市場帶來突破性的研發創新亮點。





安全可靠280W GaN頂級規格充電器

飛宏科技表示,目前市面上所謂的GaN電源都著重強調在所謂的小型化,但往往都忽略電源設計更應重視安全性、可靠度、及滿足終端使用者真實的使用情境。飛宏科技此款新小型化電源已取得各項國際安規認證包括IEC/EN/UL 60950-1 & 62368-1、CCC (5000m)及電磁相容 (EMC) 認證包括EN55032 Class B EMI and EN55024 EMS等規範。此外,此款電源更是針對高階電競筆電應用需求如:支援高階處理器及顯示器的瞬間峰值功率拉載、玩家日以繼夜的重度使用、酷炫輕薄的外型、與輕巧好收納及攜帶方便等,同步提供了以下的頂級規格及功能:

  • >95% 滿載轉換效率 與 < 0.2W空載待機損耗
  • 560W (200% 額定功率) 瞬間峰值功率輸出
  • 3年/26,280小時 滿載高溫下長壽命保證
  • 五種數位化安全保護機制
  • 2公尺輸出線上不需加任何EMI磁芯輔助即能通過EMI認證
  • < 150uA 低漏電電流



電競筆電首選  極緻設計之展現

近年來電競筆電產業蓬勃發展,品牌廠商無不卯足全力導入最新軟硬體技術與材料來提升性能,使產品設計上能不斷推陳出新,以滿足電競玩家挑剔與追求極緻體驗的渴望,唯在配角-電源充電器上無太多創新,而導致玩家也只能默默接受彩盒中所附帶大而笨重電源。飛宏科技新推出這款專為電競筆電設計的280W GaN高功率電源充電器,結合電路設計與製造工藝之最,突破過往的設計瓶頸與極限,可充分帶給終端使用者前所未有小型化、輕量化、與頂規化的使用體驗。

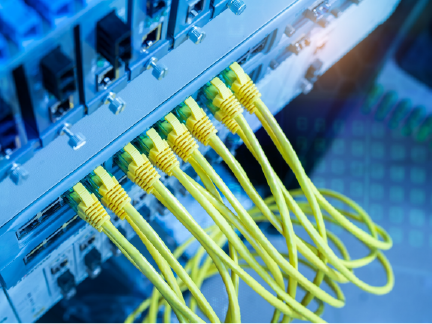

乙太網路供電( Power over Ethernet ),英文縮寫為 PoE ,大家普遍稱為 PoE 供電。而PoE 供電器就是利用一種在乙太網路中,只透過一條 RJ45 網路線,就能同時傳輸電力與資料到其他裝置上的技術,無需額外的電源插座就能使用。



PoE 供電技術常應用於網路電話、無線基地台、網路攝影機、電腦等裝置,因為不需要有額外的電源插座,省下了配置電源線的時間與費用,整個裝置系統的成本就能相對降低。



若有 IP 監控和遠端監控需求的話,更是推薦使用 PoE 供電器,使用者不需要特別在攝影機端安裝電源插座,因此攝影機可在不易安裝的特殊環境中使用,價格也更實惠。



PoE 供電方式有哪些?

PoE 供電器可分為兩種,Endpoint 和 Mid Span 。一般RJ45網路線具有8條信號線,而 Endpoint 只採用前兩對信號線(第1、2條及第3、6條),藉此同時傳送資料及電源。因為能透過藕合變壓器組合及分離資料流和電源流,所以就算不具備後兩對信號線的網路線也能供電。



而 Mid Span ,是目前 PoE 供電技術的主流,前兩對信號線(第1、2條及第3、6條)負責傳送資料,後兩對號線(第4、5條及第7、8條)傳遞電源,比較高階的無線基地臺才會支援Endpoint 模式。

PoE 供電三大優點

1.簡化佈線、節省人工成本

不再需要透過傳統變壓器各自用電,只要一條提供帶電的網路線,RJ-45就能達到同時傳輸資料和供電,透過 PoE 供電器可以省下昂貴的電源供應器和安裝電源所耗費的時間與成本。



2.安全方便

標準 PoE 供電端設備很聰明,只有連接上通過 PoE 電源檢測及分類的設備才會為它供電。換句話說,這時候的乙太網電纜才會有電壓存在,就算混用原有設備和 PoE 設備,這些設備也能和現有乙太網電纜共存,不需要擔心設備損壞線路漏電的風險,安全又方便。



3.遠端系統管理更容易

PoE 可以透過使用簡單網管協議 (SNMP) 來監督和控制該設備,像資料傳輸一樣,可以提供夜晚關機、遠端重啟之類的功能,相當適合運用在 IP 監控和遠端監控上。



PoE 供電發展多年,技術已經非常成熟,然而監控市場有時會基於成本壓力,而採用品質比較不好的 PoE 交換器,或是品質低劣的線材,甚至是設計不太合理的方案,導致採用 PoE 供電的項目維護的工作量特別大,所以普遍會存在 PoE 供電不穩定的觀點。



如同上述說明,是不是對於電動車充電樁有更深入的了解?PHIHONG成立於1972年,為世界級電源供應器的領導廠商之一,深獲世界各國知名客戶的肯定。專注於研發與製造高效率的電源供應產品,持續研發創新產品的同時,更堅持產品符合高質量與安全規範之要求。請到聯絡我們,了解或洽詢進一步關於電源供應器的合作機會。

許多人不了解交換式電源供應器是什麼?總以為與線性供應器差不多,卻不了解其中的差別與原理。而且當交換式電源供應器壞掉時,也不知道要到哪裡找尋專業的廠商幫忙維修?以下將講解基本交換式電源供應器的原理。



交換式電源供應器是什麼?

常聽到的「開關模式電源」,其實就是指「交換式電源供應器(Switch Mode Power Supply)」。主要是透過不同的形式,將電源轉換成需要的電壓與電流。其輸入電源可分為2種類型:交流(例如:市電)、直流電源(例如:車充)。



交換式電源,主要是用脈衝震幅調變控制。藉由開關工作在飽和區與截止區間轉換,將電源透過磁性元儲存並轉換出來。故以電源來說,電器特性佳;且在尺寸與重量方面來說,都比線性電源輕,是很適合隨身攜帶的電源供應器。



交換式電源供應器&線性供應器差異

類別項目 交換式電源供應器 線性供應器
效率
穩定度
保持時間 約16ms 約1ms
電路設計 複雜 簡單
重量體積 小且輕 大且重



交換式電源供應器運用在哪裡?

交換式電源供應器,目前廣泛運用在SMPS應用市場上。大致上來說,可分為6大族群:

  1. 電腦業:筆電及其周邊設備
  2. 通信業:網路、資料、通訊設備
  3. 消費性電子產品:民生電子產品,例如:手機
  4. 工業與測試用儀器:醫療與工業相關設備等
  5. 軍事、航太工業:更新老舊器材設備
  6. 其它相關產業:戶外照明設備、車用充電器



交換式電源供應器|臺灣發展趨勢與現況

目前國內所生產的交換式電源供應器(SMPS),主要應用在於通訊類產品、電腦與相關配備上。隨著臺灣資訊工業的發展,交換式電源供應器類別產量也躍升國際第一。而在原料方面,則可分為:IC、半導體、磁性元件、電容、其它類電子元件、機殼與印刷電路板。



在IC與功率半導體來說,大多由美國與日本供應。其它原料,臺灣皆可自製而成;並搭配下游PC、電子、通訊等產業,替交換式電源供應器帶來廣泛的商機與運用。而在此領域不斷擴展之下,使用者對於便攜式要求越來越高。因此,藉由不斷減小交換式電源供應器的尺寸,將其發展成主要方向,並提高其產品價值與競爭力。



如同上述說明,是不是對於交換式電源供應器有更深入的了解?PHIHONG成立於1972年,為世界級電源供應器的領導廠商之一,深獲世界各國知名客戶的肯定。專注於研發與製造高效率的電源供應產品,持續研發創新產品的同時,更堅持產品符合高質量與安全規範之要求。請到聯絡我們,了解或洽詢進一步關於電源供應器的合作機會。



電動腳踏車充電基本結構與原理

傳統的充電器大都使用類比回路的設計概念為主,即使是在重要的定電流(CC)模式及定電壓(CV)模式的設計上,仍是採用類比線路做設計。這會提升線路的複雜度及過多的零件,某種程度上也讓產品可靠度相對降低。但是飛宏科技的新一代電動腳踏車充電器產品已全面導入數位化控制,使用軟體設計思維及單一顆MCU控制來取代原來的類比線路設計,此項技術也可應用在無人機及機器人等電池相關應用產品。



然而基於以上的數位控制設計,更可以延伸出許多的智能充電概念及保護機制,不僅更為有效率的達成充電、更能提升電池效能及壽命,以下為相關的介紹。

數位化溫控:

飛宏科技電動腳踏車充電器產品皆導入了我們開發出的數位控制軟體,可利用內部重點元件的溫度監控及搭配獨特軟體演算法,進而調整產品的充電電流及整體的輸出功率,達到外殼溫度的控制,使其在一定的室溫升降下,都能調整及控制在一定程度的外殼溫升。(例:ΔT 35度)

定功率(CP)充電模式:

傳統的定電流(CC)及定電壓(CV)充電模式在一般的電池充電應用上已經十分足夠,但是在今日講求效率的時代,電池快充將會是主要的潮流,也因此飛宏科技開發出「定功率充電」(Constant Power) 模式,比傳統的充電模式可節省 9% 左右的充電時間,又不會有溫度過熱的問題,然而此項技術也在 2019年10月,成功申請專利。

電池管理系統(Battery Management System)設計理念:

基本上一個好的電池管理系統包括了:電池充電狀態偵測(SoC)、電池健康狀態管理(SoH)、平均充電模式及問題監控,來避免所有不良的電池充放電模式(特別是:過充電與過放電),避免電池跟充電器的損壞、造系統應用的損失。



註: 平均充電控制模式大多導入在20安/時以上的電池產品(例:動力電池),但技術本身需有軟、硬體的搭配,才能做出優秀的平均充電控制,讓電池組中的每個電池芯都有接近一致的電量。

軟體的溝通界面應用:

在較高階的電池產品,會內建相關的溝通介面平台(例: CANBus/I2C/SMBus等…),充電器需透過這些平台來跟電池溝通。但在現今的設計中,飛宏科技電動腳踏車充電產品更進一步的透過這些介面平台,來取得電池內的相關資料 (例:電池組內部溫度等等…),然後來調整充電器的輸出電流,進而來提升電池的效能及壽命。以下為相關的實例:



如何使用電動腳踏車充電器

飛宏科技的電動腳踏車充電器產品在使用上十分簡便,只要選對了相同的接頭及插座,就能非常簡單的使用及進行電池的充電。而在一些較高規的充電器產品,還會內建軟體的通信網路,只要透過了合適的溝通介面平台 (例: CANBUS / I2C / SMBUS 等…) 就能在軟體互相認證後,進行電池充電。



不過在充電前,還是需要再次確認充電器的規格是否跟您的電池規格 (特別是電池額定電壓)符合,才能開始充電,不然也會有過充電或是充不飽電的情形發生。

飛宏科技電動腳踏車充電技術應用於哪些情境

充電應用情境一 「電動相關的使用」:

對電動汽車、電動機車、叉車、電動船、無人機等充電使用;換言之只要是使用到動力電池的移動式載具都需要使用這樣的充電產品。

充電應用情境二「綠能 & 儲能設備的充電使用」

綠能應用己經是全世界趨勢,不管是太陽能、風能或氫燃料能源等所產生的能量,必定需要充電系統轉成電池能來儲存能量,也需要將儲能的電力再轉換充電到電動車輛上面。



透過導入的數位化控制概念,飛宏科技的充電器可以應用在各種電池產品的場合,目前我們的充電器主要是以鋰電池及鉛酸電池為主,即使不同電池有不同的充電曲線,飛宏科技會竭盡所能符合客戶的需求。



我們的目標及責任就是如何設計出「安全防護、快速充電、智能監控」的產品,供給專業及全方位的電池充電方案。



如同上述說明,是不是對於電動腳踏車充電器有更深入的了解?PHIHONG成立於1972年,為世界級電源供應器的領導廠商之一,深獲世界各國知名客戶的肯定。專注於研發與製造高效率的電源供應產品,持續研發創新產品的同時,更堅持產品符合高質量與安全規範之要求。請到聯絡我們,了解或洽詢進一步關於電源供應器的合作機會。



QC 快充是什麼?和PD 快充有什麼不一樣?在比較QC 快充和PD 快充技術熟優熟劣前,先理解QC 快充與PD 快充的原理,才知道這兩種快充技術應用在產品上會是怎麼樣的狀況。



快充是什麼?

快充,簡單解釋就是快速充電,意即相對在單位時間內充電速度快慢的比較概念。舉例來說,為同一台行動裝置充電,在最大容許的負載範圍內,透過使用高功率的充電器,來提升它充電速度、節省充電時間,本來充飽電需要三小時,結果只需要一小時,這就是「快充」。



快充原理
  1. 增強「電壓」提高充電功率的「高電壓電流模式」
  2. 提高「電流」加強充電功率的「低電壓高電流模式」
  3. 增強電壓,提高電流的「高電壓高電流模式」



快充技術一:QC 快充

QC 快充,是由高通Qualcomm 所開發出來的Quick Charge (QC) 快充技術。由於現在智慧手機的行動平台佔有率主要以高通的Snapdragon 驍龍行動平台為主,因此該平台所支援的QC 快充技術能見度也就相對最高。最早期的QC 快充是以拉高電流為主,而後隨著版本的提升,陸續拉高電流、電壓的動態調整。到目前為止,QC快充已經來到了4+ 版本,QC4+版本包含參照USB PD 3.0 PPS 協議的QC 4和QC 3.0/2.0 協議的综合板。



只要是支援QC 快充技術並取得認證的充電器,都可以在機殼上面看到它的logo



快充技術二:PD 快充

PD 快充是 USB-PD (USB Power Delivery) 的簡稱,雖然USB-PD 的充電器與高通QC 快充技術相比,在市佔率上面還不是最大,但因為PD 快充可支援各種類型充電器,而且iPhone / iPad 也開始支援這個USB-PD充電技術,所以聲勢看漲。

USB-PD 是由USB- IF 協會所定義的電源傳輸規格,除了PD2.0/PD3.0 還包含了PD3.0 PPS快充功能,所以所有支援USB-PD 的充電器按照USB-PD 規範,透過USB Type-C 連接埠和系統溝通完成後,通知輸出開關轉為ON 就可以開始充電。

目前PD 充電可提供最大的充電功率為100W(20V*5A),但實際充電需求的功率則取決於Type-C 電纜線的CC pin 跟系統溝通而定。而PD 快充的系統應用相當廣泛,常被應用在手機、筆電、平板、醫療設備及電動工具機等系統,連高通的QC4+也參照PD3.0 PPS,因此PD 快充技術往後的發展是相當令人期待的。



只要通過USB-PD 認證就可以看到USB CHARGER xx W logo



飛宏快充技術應用

PHIHONG 有15W-60W PD系列產品並取得PD3.0 認證,其中27W 取得快充認證,產品與所應用之類別請參考下表:

快充協定 電源瓦特數 應用類別


PD2.0/3.0 Protocol

18W 手機 / VR
25W

手機

27W
30W
45W
27W 電動工具機
45W 醫療測試產品
QC4+ Protocol 24W 電競手機

誠如上述說明,是不是對於QC快充、PD快充有更深入的了解?PHIHONG成立於1972年,為世界級電源供應器的領導廠商之一,深獲世界各國知名客戶的肯定。專注於研發與製造高效率的電源供應產品,持續研發創新產品的同時,更堅持產品符合高質量與安全規範之要求。請到聯絡我們,了解或洽詢進一步關於電源供應器的合作機會。
